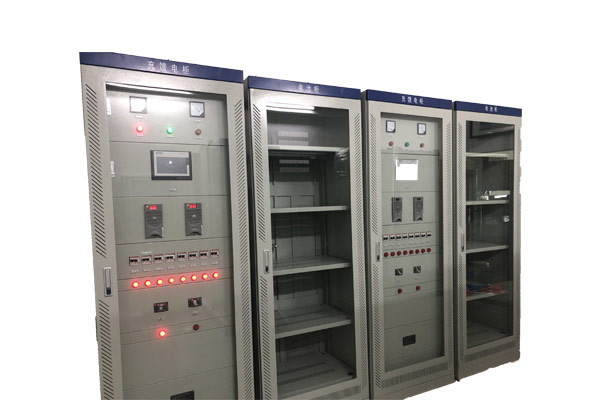

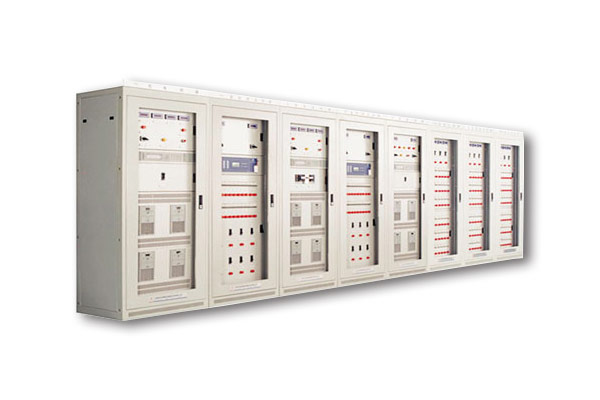

智能直流屏電源 G-GZDW
一、產品概述：
智能化微機控制，數字化高頻模塊，通訊方式功能單元和鉛酸免維護蓄電池等新技術在直流電源領域的應用，以及電力系統對標準化、通信化、開放式組態軟件和通信功能不斷提出更高的要求，最終推出了自動化程度更高、保護配置更合理、全數字智能直流電源屏。
產品應用：
GZDW智能直流屏電源適用于變電站、發電廠及工礦企業正常與事故情況下高低壓開關分合閘、二次回路的繼電保護、應急事故照明、直流電機啟動等直流電源的需要，尤其適用于無人值守變電站，是50萬伏以下變電站理想的直流供電系統。
二、產品功能及特點：
采用高頻開關電源技術、模塊化設計、N＋1熱備份。
電壓輸入范圍寬，電網適應性強。
充電模塊可帶電插拔，維護方便快捷。
有可靠的防雷及電氣絕緣防護措施，確保系統和人身安全。
采用大屏幕觸摸屏或液晶屏，點陣液晶顯示，CCFL背光，實現全漢化實時顯示及操作。
可通過點擊觸摸屏（或按鍵盤）進行系統參數查詢、設置，人機界面友好，操作簡單方便。
監控系統可自動完成對電池電壓、充放電電流及溫度補償?shù)木_管理，確保電池工作在最佳狀態，確保電池使用壽命。
可支持雙組18/108節電池巡檢；實時監測蓄電池端電壓、充放電電流，精確控制蓄電池的均充和浮充，具有電池過欠壓告警、電池過溫告警及過充保護等功能。
系統具有對蓄電池溫度補償?shù)墓芾砉δ堋?nbsp;
可支持兩段母線絕緣支路檢測，最多可擴展8個HG-J（240）路；
可采用一套監控系統管理雙組蓄電池組、雙組充電裝置、母線分段，實現雙組電池獨立充電管理。
主監控提供RS232/RS485接口，內置CDT、MODBUS兩種通訊協議,可與電站后臺系統連接，實施對電源系統全方位的監測和控制，實現“四遙”功能和無人值守。
三、技術參數：
交流輸入：C380V±15%，頻率50Hz±10%
輸出電壓：80V — 286V 任意設定（220V系統）
90V — 143V 任意設定（110V系統）
輸出電流：5A — 480A （220V系統最大配置24個整流模塊）
5A — 960A （110V系統最大配置24個整流模塊）
電池容量：7Ah~3000Ah任意容量的直流系統
模塊限流：10% — 110% 任意設定
工作效率：> 94%
穩壓精度：< 0.5%
紋波系數：< 0.5%
穩流精度：< 0.5%
絕緣強度：> 10MΩ，2KVAC一分鐘無閃絡、無擊穿。
電池充電管理：自動
電池溫度補償：用戶可設定
柜體尺寸：800×600×2260或800×600×2360
系統接線方案：所有接線方案ml 文字說明部分
